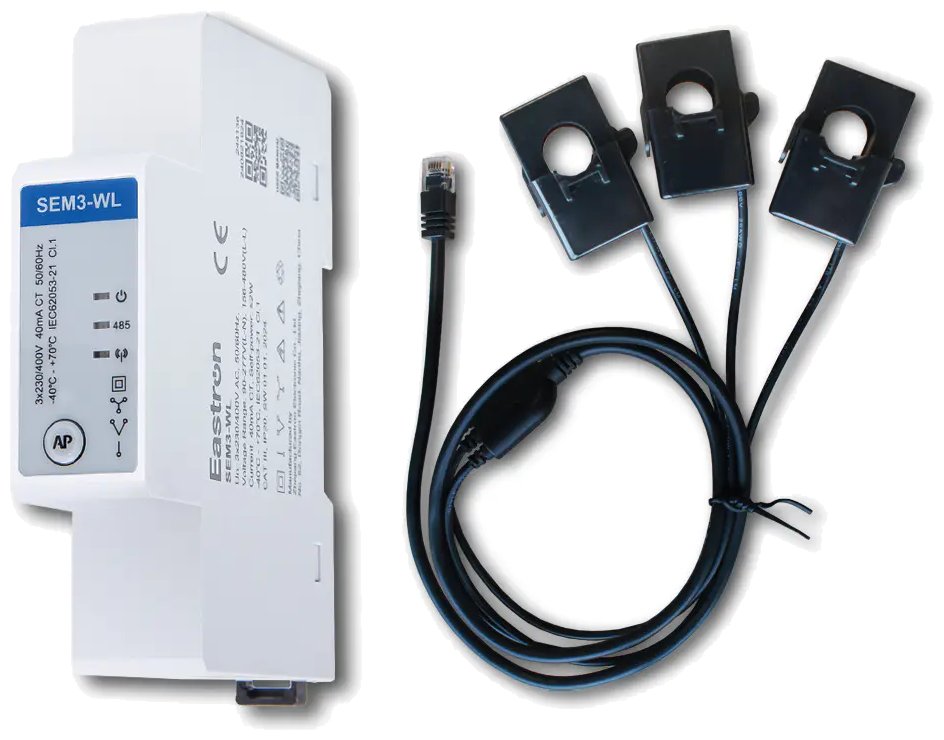

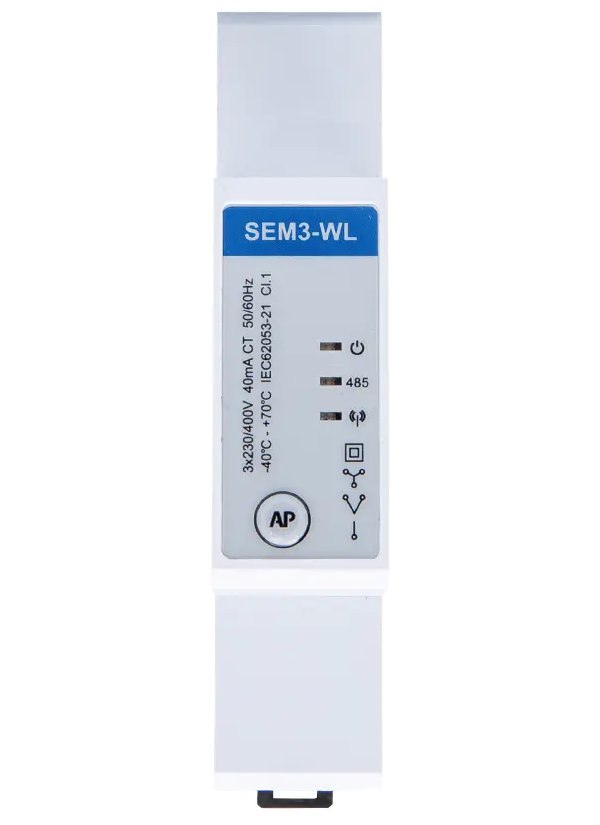

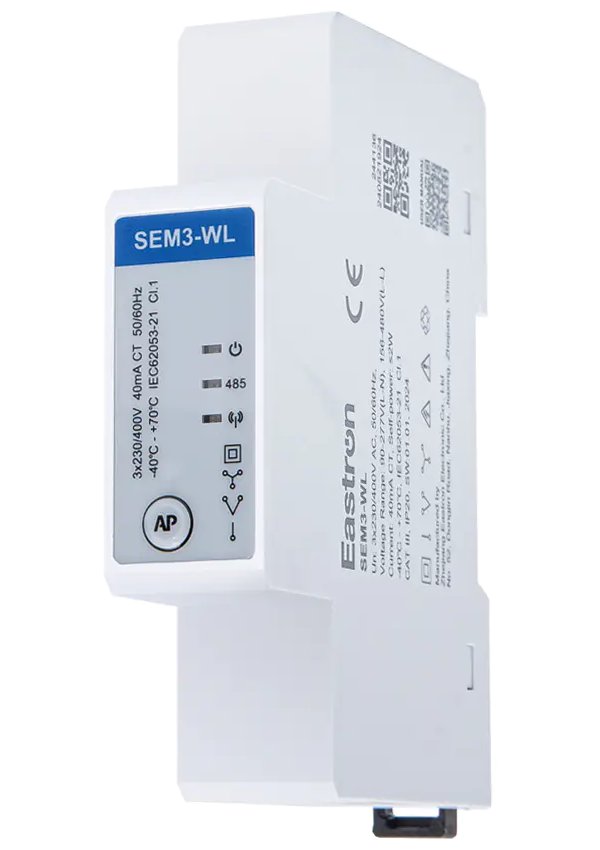

Eastron SEM3-WL, elektroměr, třífázový, RS485 Modbus RTU, Wi-Fi

Kompaktní třífázový elektroměr s Wi-Fi a RS-485 komunikací pro pokročilé měření elektrických parametrů.

Elektroměr Eastron SEM3-WL představuje novou generaci měřicích přístrojů montovaných na DIN lištu. Díky integrovanému Wi-Fi modulu a rozhraní RS-485 s protokolem Modbus RTU umožňuje snadné začlenění do systémů energetického managementu. Přístroj měří a zobrazuje charakteristiky jednofázových i třífázových sítí včetně napětí, frekvence, proudu, výkonu a aktivní i reaktivní energie.

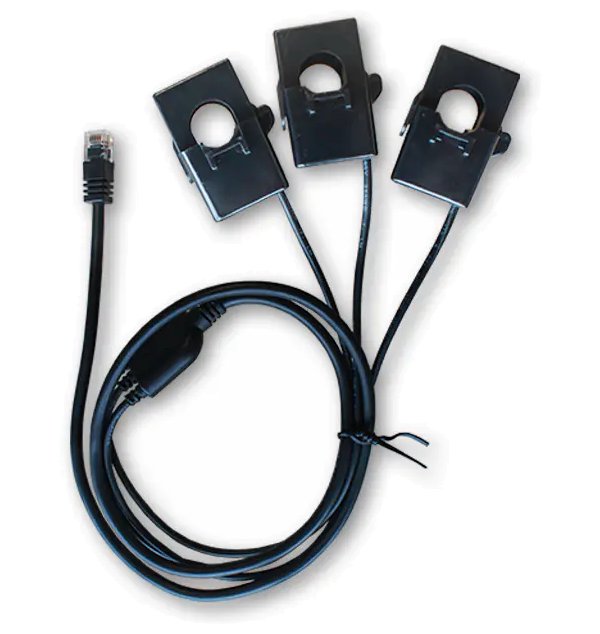

S přesností měření aktivní energie třídy B najde uplatnění v různých aplikacích jako je správa fotovoltaických systémů, inteligentní budovy nebo průmyslová zařízení. Elektroměr lze použít jako jeden třífázový měřič nebo tři nezávislé jednofázové měřiče s možností nastavení různých převodů CT pro každou fázi.

Flexibilní měřicí režimy
Elektroměr SEM3-WL nabízí dva měřicí režimy. Ve standardním režimu jsou dodaná a odebraná energie měřeny odděleně. V PV režimu dochází nejprve k bilancování dodané a odebrané energie, přičemž výsledná hodnota je započítána buď do dodané, nebo odebrané energie.

Komunikační možnosti
Přístroj je vybaven dvojicí komunikačních rozhraní. Rozhraní RS485 s protokolem Modbus RTU umožňuje komunikaci na vzdálenost až 1000 m s nastavitelnou přenosovou rychlostí 2400 až 115200 bps. Wi-Fi rozhraní s protokolem Modbus TCP pracuje v pásmu 2,4 GHz s dosahem až 30 m v interiéru a 50 m v exteriéru.

Přesné měření
SEM3-WL poskytuje vysokou přesnost měření: ± 1 % pro aktivní energii, ± 0,5 % pro napětí, ± 0,5 % pro proud v rozsahu 4–120 A a ± 0,2 % pro frekvenci. Aktualizace dat aktivního výkonu probíhá každých 50 ms přes RS-485 a 100 ms přes Wi-Fi.

ZÁKLADNÍ SPECIFIKACE

Typ měření: RMS včetně harmonických v třífázových AC systémech (3P, 3P+N)
Přesnost měření aktivní energie: ± 1 % (třída B)
Jmenovité napětí: 3× 230 V (L-N) / 400 V (L-L)
Pracovní rozsah napětí: 90 až 300 V AC (L-N), 156 až 520 V AC (L-L)
Frekvence: 50/60 Hz
Komunikace 1: RS-485 Modbus RTU (až 1000 m)
Komunikace 2: Wi-Fi Modbus TCP (802.11 b/g/n)
Přenosová rychlost RS485: 2400 až 115200 bps
Wi-Fi pásmo: 2,4 GHz až 2,5 GHz
Měřicí režimy: standardní a PV režim
Konfigurace sítě: 1p2w, 3p4w, 3p3w
Montáž: na DIN lištu, šířka 1 modul
